1、頂板離層儀LBY-2/2H應用范圍：

頂板離層儀是一種監測頂板巖層移動的專用監測儀器。通過對各類錨網巷道的全面的頂板離層觀測，普遍認識到頂板離層觀測對錨網巷道的支護、改革起到一定的指導和警示作用。根據頂板離層儀觀測到的數據分析，得出不同的地質條件、巖性變化等情況，總結出了錨網巷道錨網范圍內離層量，及時采取其它有效的支護措施，防止頂板塌落事故的發生，確保安全生產。

2、頂板離層儀LBY-2/2H分類：

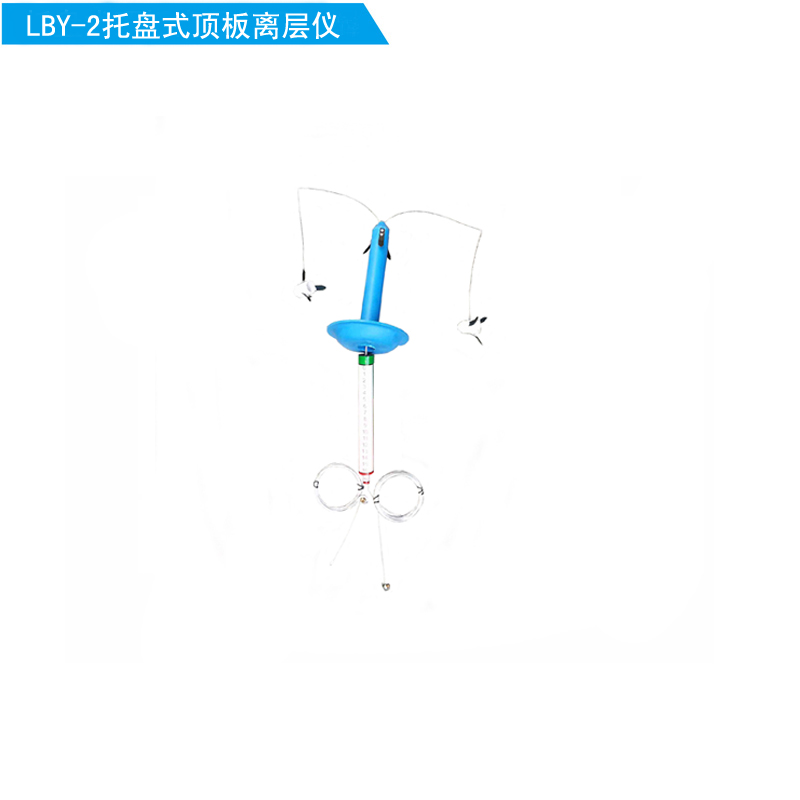

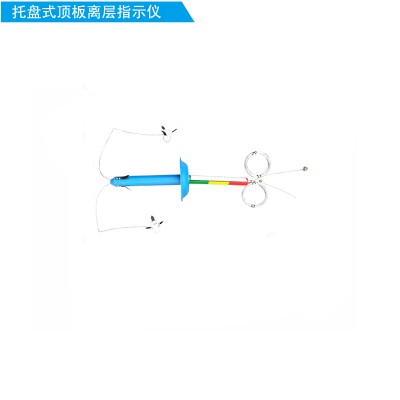

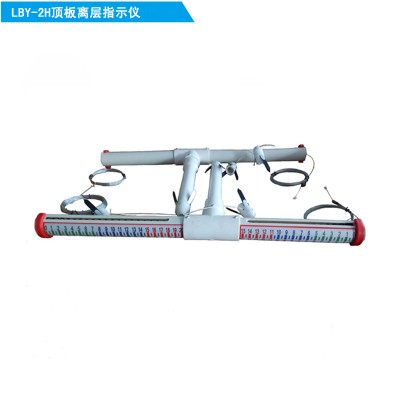

頂板離層儀種類大概有兩種，一種是LBY-2H平行橫式的（量程200mm），還一種是LBY-2型托盤豎式的（160mm），檢測點數一般有1點、2點、3點、4點、6點、8點等，其中2點、3點是最常用的。該產品結構簡單、使用方便、讀數直觀、價格低廉、是煤礦必備的礦壓觀測產品之一。頂板離層儀成本低，使用安裝簡單；

3、頂板離層儀LBY-2/2H安設位置：沿煤頂板掘進每隔10m安設一臺頂板離層儀，臨近采空區掘進每隔5m安設一臺頂板離層儀，位置誤差不超過1m；頂板離層儀安裝在巷道正中位置，誤差不超0.3m；對于斷層及圍巖破碎帶、應力集中地段、巷道交叉點等巷道必須補打頂板離層儀。

用錨桿鉆機打眼，鉆頭采用規格為Φ27mm或Φ28mm的合金鋼鉆頭和中空六棱釬子。打眼前先敲幫問頂，仔細檢查頂部巖石情況，找掉活矸、危巖，確認安全后方可開始工作。眼的位置要準確，垂直巷道頂板，保證頂板離層儀測繩自然下垂，根據該地點附近錨索的錨入深度施工一個鉆孔，鉆孔深度比該地點錨索錨入深度深1m。

用錨索將深部基點錨固器推入孔中直至設計位置(與錨索長度相同)，抽出錨索后，手拉一下鋼絲繩，確認錨固器已錨固牢固，然后再將淺基點錨固器推入孔中設計位置(與錨桿長度相同)，抽出錨索索繩后，手拉一下鋼絲繩，確認錨固器已錨固牢固。最后將離層儀白色PVC套管推入孔中，確認固定在PVC套管下端的緊貼頂板。

4、頂板離層儀LBY-2/2H安裝步驟：

   為了準確反映頂板變化情況，離層儀要緊跟工作面迎頭安裝，在安裝后工作面10-700米內的離層儀要每班進行觀測記錄。

1,用錨桿鉆機∮28mm鉆頭打7m—8m深的孔；深部基點：用安裝桿將深部基點錨固器推入孔中，直至孔底，抽出安裝桿后，手拉一下鋼絲繩，確認錨固器已卡住，深基點應固定頂板以上7m—8m處；淺基點3-4m
淺基點：用安裝桿推入淺部基點錨固器至2.3米處，抽出安裝桿后用手拉一下鋼絲繩，確認錨固器已固定住；

2、兩端固定螺絲對準刻度：將兩測點指示刻度尺與紅色套管一端對齊，記下淺部、深部的初始讀數，用螺絲卡死，并截去多余鋼繩。
